什么是電源電路板(Power Supply Circuit Board)？
電源電路板應包含轉換所用設備并為其供電所需的大多數組件。這些電路板可在插入交流電源（AC）插座或直流電（DC）電池供電設備的設備中找到。電源通常帶有標簽指定工作電壓和電流的數量。電路板應具有保險絲，以防止過載時損壞...
電源電路板應包含轉換所用設備并為其供電所需的大多數組件。這些電路板可在插入交流電源（AC）插座或直流電（DC）電池供電設備的設備中找到。電源通常帶有標簽指定工作電壓和電流的數量。電路板應具有保險絲，以防止過載時損壞電源和其他電路。還可使用可變電源進行測試和實驗

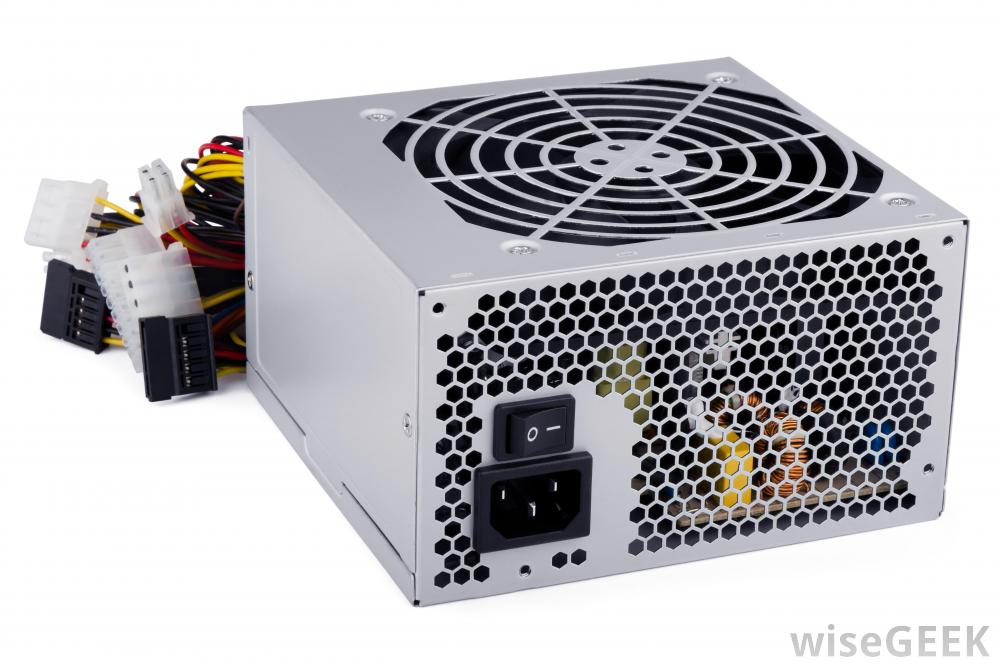

計算機電源的電路板允許它將交流電源轉換為直流電源。非常基本的電源電路板可以由一個變壓器、四個二極管或塊狀整流器，以及一個或多個用于濾波的電容器。電路板將連接輸入電壓和開關以打開或關閉電源。電路中應包含一個保險絲。某些電子元件在工作時可能會變熱，這些元件可能連接到散熱器以防過熱交流電源電路板包含降壓或升壓變壓器。降壓變壓器只是降低電路的輸入電壓。而美國在110到120伏的電壓下運行，一些重型設備需要變壓器來增加可用電壓。其他國家的供電電壓可能在220到230伏之間可以購買能讓120伏設備在240伏電源上工作的轉換器。在交直流電源電路板中，變壓器用于將輸入電源電壓降低到電路板設計的工作電壓。在電路的變壓器部分之后，交流電壓被整流為直流電壓。電容器或電感用作濾波器，以減少電壓中的噪聲和紋波直流電源電路板在蓄電池提供的輸入電壓下工作。電壓不需要從交流電壓中整流或改變，但仍需要調節。調節可由集成電路（IC）或齊納二極管組執行。濾波電壓可以用電解電容器來完成。需要的設備也可以產生多個電壓。一些設備需要+5和-5伏特，以及+12或15伏特。一個電源電路板可以是用于為設備提供所有必要的電壓。可變電源或可變電源是一種允許用戶根據需要改變輸出電壓的設備。在過載或浪涌的情況下，應提供電路保護一些電源電路板的保險絲可由用戶更換，而另一些則不可接近。如果保險絲損壞且可以更換，則更換的保險絲應具有相同的額定電流。繞過此保險絲可能會對設備造成嚴重損壞，甚至可能引發火災
計算機電源的電路板允許它將交流電源轉換為直流電源。非常基本的電源電路板可以由一個變壓器、四個二極管或塊狀整流器，以及一個或多個用于濾波的電容器。電路板將連接輸入電壓和開關以打開或關閉電源。電路中應包含一個保險絲。某些電子元件在工作時可能會變熱，這些元件可能連接到散熱器以防過熱交流電源電路板包含降壓或升壓變壓器。降壓變壓器只是降低電路的輸入電壓。而美國在110到120伏的電壓下運行，一些重型設備需要變壓器來增加可用電壓。其他國家的供電電壓可能在220到230伏之間可以購買能讓120伏設備在240伏電源上工作的轉換器。在交直流電源電路板中，變壓器用于將輸入電源電壓降低到電路板設計的工作電壓。在電路的變壓器部分之后，交流電壓被整流為直流電壓。電容器或電感用作濾波器，以減少電壓中的噪聲和紋波直流電源電路板在蓄電池提供的輸入電壓下工作。電壓不需要從交流電壓中整流或改變，但仍需要調節。調節可由集成電路（IC）或齊納二極管組執行。濾波電壓可以用電解電容器來完成。需要的設備也可以產生多個電壓。一些設備需要+5和-5伏特，以及+12或15伏特。一個電源電路板可以是用于為設備提供所有必要的電壓。可變電源或可變電源是一種允許用戶根據需要改變輸出電壓的設備。在過載或浪涌的情況下，應提供電路保護一些電源電路板的保險絲可由用戶更換，而另一些則不可接近。如果保險絲損壞且可以更換，則更換的保險絲應具有相同的額定電流。繞過此保險絲可能會對設備造成嚴重損壞，甚至可能引發火災
