什么是角撐板(Gusset Plate)？

角撐板是一種用于連接結構鋼構件的厚鋼板。角撐板安裝在兩個或多個相鄰梁、弦桿或柱的交叉處。它可以使用機械緊固件（如螺栓或永久性粘結）固定到每個鋼框架構件上，例如焊接。角撐板既是將鋼連接在一起的一種方法，也是為每...

角撐板是一種用于連接結構鋼構件的厚鋼板。角撐板安裝在兩個或多個相鄰梁、弦桿或柱的交叉處。它可以使用機械緊固件（如螺栓或永久性粘結）固定到每個鋼框架構件上，例如焊接。角撐板既是將鋼連接在一起的一種方法，也是為每個接頭增加強度和支撐的一種方法。

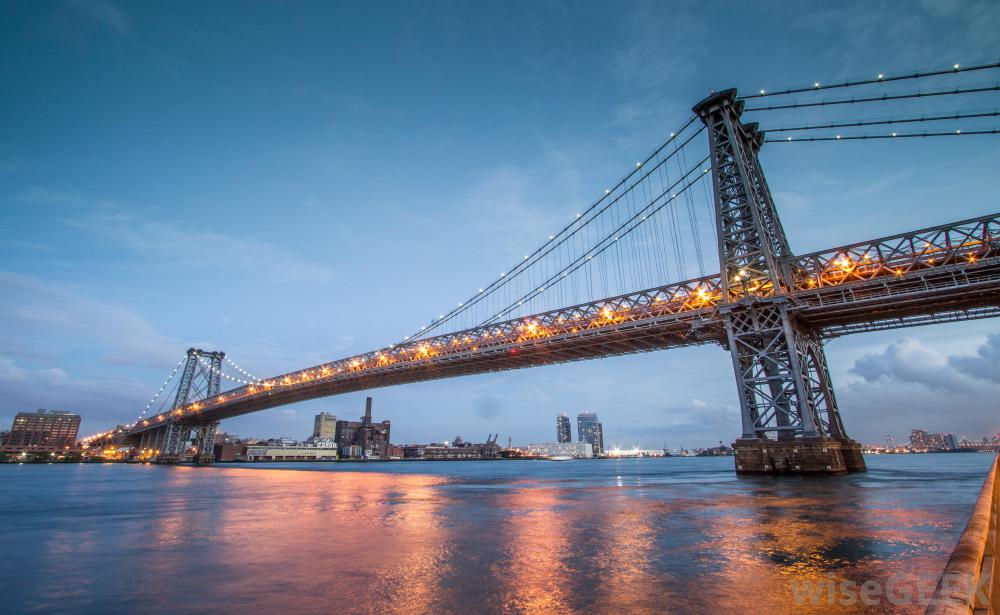

節點板可用于車輛和行人橋上角撐板可以在許多類型的鋼結構上找到。橋梁角撐板通常由車輛和行人橋上使用的重型板組成。不同類型的板也用于在建筑框架中連接鋼，或建造一個大型機械設備。在桁架結構中可以找到較小的角撐板。根據桁架的尺寸和功能，角撐板可以由薄鋁板或非常重的鋼板組成不同類型的角撐板設計可以根據尺寸、形狀和緊固要求來確定。這些板通常采用方形或矩形設計，但一些更專業的型號甚至可以采用三角形或自定義形狀，以適合附近的鋼材。每個板的設計可用于沿不同的邊緣焊接，或同時用于焊接和螺栓連接。板材制造商通常預先鉆好螺栓模式，以便于現場安裝，盡管有些可能會提供空白，以獲得最大的靈活性結構工程師確定這些板所需的尺寸和厚度，以及最佳的緊固方法。這些計算是根據施加在每個板上的力和載荷以及施加在附近鋼構件上的載荷來進行的。角撐板可作為各種梁和弦桿之間的唯一緊固方法，或與螺栓或焊接結合使用。在某些情況下，在完成后將板添加到結構上，以增加接頭的強度或剛度。對于無法安全支撐施加的力的結構，角撐板提供了相當容易的改造選項根據應用情況，角撐板可由冷軋或鍍鋅鋼制成。當在室外或腐蝕性材料周圍使用時，通常對其進行鍍鋅，以防生銹造成損壞。當這些板暴露在外時，在一些較小的外露結構上，節點板可由銅或鋁制成，以便在需要最小支撐的情況下提供更吸引人的飾面。
