如何測試晶體管(Test a Transistor)？

使用數字萬用表執行幾個簡單的步驟，就可以測試晶體管的功能。大多數數字型萬用表都配有二極管測試功能，可用于測試晶體管。如果晶體管已經連接到電路板，在測試之前，必須將其從電路板上取下。電子晶體管可以在電路中用作放...

使用數字萬用表執行幾個簡單的步驟，就可以測試晶體管的功能。大多數數字型萬用表都配有二極管測試功能，可用于測試晶體管。如果晶體管已經連接到電路板，在測試之前，必須將其從電路板上取下。電子晶體管可以在電路中用作放大器或開關。無論其用途如何，用于測試晶體管的過程是相同的，因為所有晶體管基本上都作為共享一個公共元件的兩個并聯二極管工作。

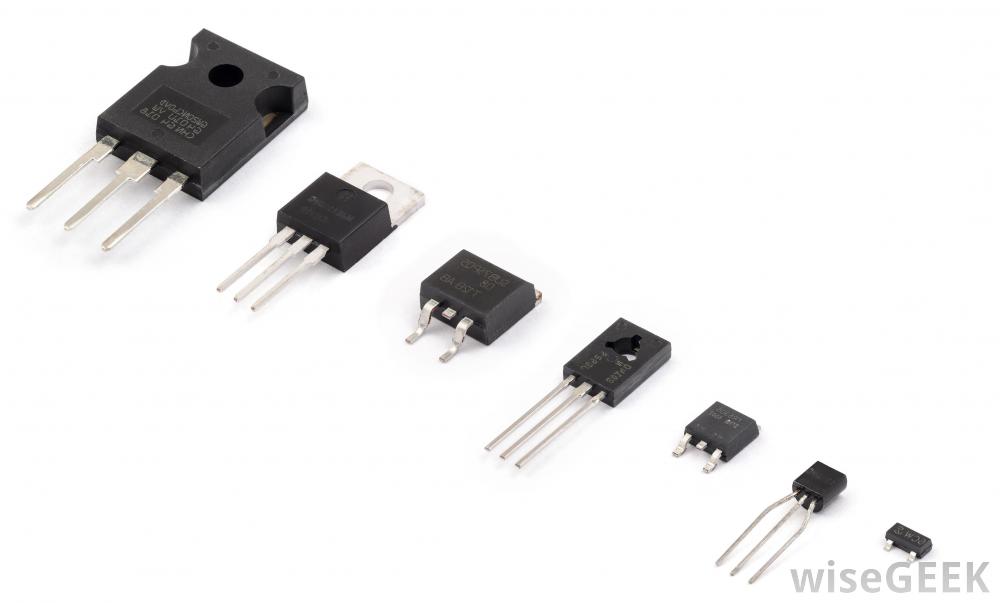

晶體管通常由打印代碼識別，通常包括一個或兩個字母后跟一系列數字。
在開始實際測試程序之前，你需要確定你正在測試的晶體管類型。被稱為正-負-正（PNP）的晶體管有兩個輸入端子和一個輸出端子。負-正-負（NPN）的晶體管有一個輸入端子和兩個輸出端子。這兩種類型的晶體管共有三個終端，稱為基極終端、集電極終端，和發射極端子。

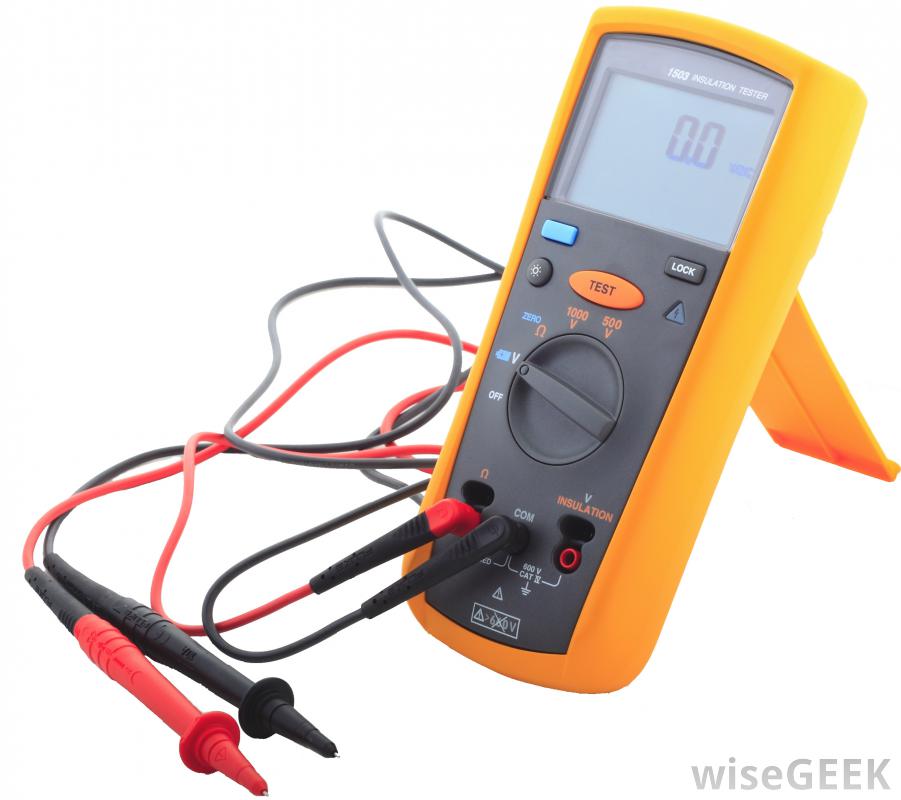

萬用表可用于測試晶體管。
晶體管的類型及其端子的位置和標識通常標記在晶體管的外部封裝。如果封裝上沒有標記晶體管類型，您可以使用萬用表進行簡單的測試來確定。確定晶體管三個端子的方向，并將萬用表的正極引線連接到晶體管的基端子下一步，把電表的負極引線連接到晶體管的集電極或發射極端子上。如果電表顯示的讀數大于零，然后晶體管是NPN型。

測試前必須將晶體管從電路板上拆下。
確定晶體管類型及其端子的方向后，您已經準備好開始實際的測試過程。要測試晶體管的功能，您需要將萬用表的刻度盤轉到二極管設置。接下來，將電表的正極引線連接到晶體管的基極端子。然后，應將電表的負極引線接觸到晶體管的集電極端子并檢查電阻。接下來，將負極引線接觸到發射極端子并檢查電阻。完成此過程后，您需要將負極引線連接到晶體管的基極上，再次執行完整的測試。
如果晶體管工作正常，測試第一部分的電阻讀數將非常低，而第二部分的讀數將非常高。如果晶體管是PNP型，您需要在測試的第一部分中，將負極引線連接到基極端子，正極引線將在第二部分中連接。如果晶體管工作正常，第一個讀數將高，第二個讀數將低。晶體管通常會突然停止工作，而不是逐漸停止工作更換有故障的晶體管通常比更換電路板本身要便宜。

晶體管通常焊接在電路板上，這使得很難確定電路板上的問題是由晶體管還是其他東西引起的。
