什么是扇形齒輪(Sector Gear)？

扇形齒輪是一種扁平的直齒型裝置，它只在其圓周的一小段上有齒；齒輪的其余部分是光滑的。這些齒輪用于驅動其他元件，或在僅通過短弧而不是完全旋轉的機構中自行驅動。它們通常出現在具有短、重復或往復運動的機構中，如時鐘...

扇形齒輪是一種扁平的直齒型裝置，它只在其圓周的一小段上有齒；齒輪的其余部分是光滑的。這些齒輪用于驅動其他元件，或在僅通過短弧而不是完全旋轉的機構中自行驅動。它們通常出現在具有短、重復或往復運動的機構中，如時鐘、執行器和轉向裝置扇形齒輪可能只有一個短齒面或兩個相反的齒面，這取決于輸出是徑向還是線性，這種齒輪通常驅動另一個扇形齒輪或齒條齒輪

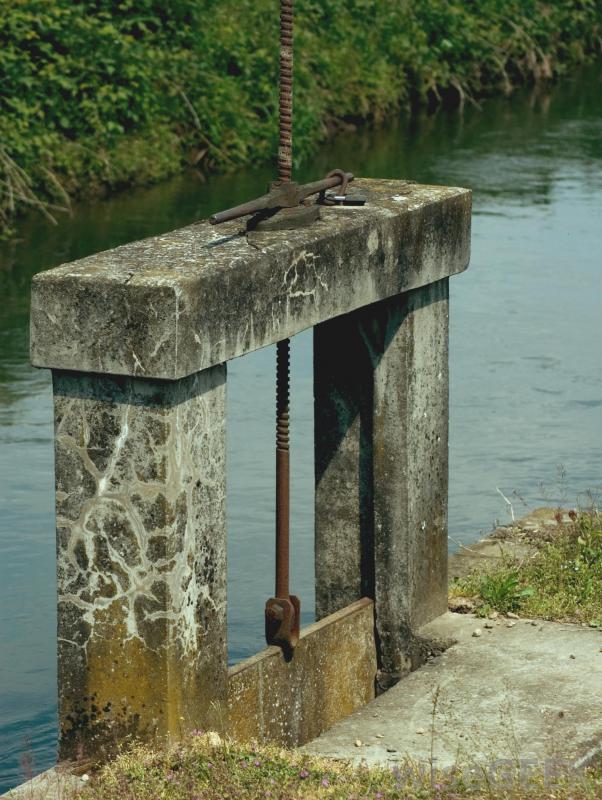

扇形齒輪通常也是從動齒輪，與低速和扭矩閘門一樣。當短行程時，機構中需要齒輪傳遞運動，無需使用全量程齒輪來啟動操作，因為大部分齒輪永遠不會工作。這些短周期往復操作的例子包括時鐘機構、線性和徑向執行機構以及某些車輛上的轉向裝置。在這些應用中，運動范圍通常接近360°全轉，但通常情況下要小得多，運動的程度，加上空間限制，傳輸速率和扭矩要求，決定了扇形齒輪包括多少齒，以及它的總半徑是多少扇形齒輪驅動的元件可以是圓形、正齒輪或平面齒條式線性齒輪，甚至可以是扇形齒輪。同樣，扭矩和傳遞速度要求在決定最終的設計、尺寸和，以及這些從動齒輪的齒距。扇形齒輪也經常是從動齒輪，就像低速和扭矩水閘的情況一樣。一個大的半圓扇形齒輪連接在閘門上，由一個較小的，全范圍直齒輪。當需要大量的輸入扭矩或更高的工作速度時，這種配置將被逆轉。扇形齒輪設計的好處之一是其具有雙輸出的能力，通常具有不同的節距這些齒輪通常有兩組，有時甚至更多的齒扇，它們驅動往復機構的不同部分。與全范圍齒輪不同，如果需要不同的速度差，可以用不同的齒距切割齒組。扇形齒輪可以由各種材料制成，包括黑色金屬、黃銅和高沖擊塑料。
