萬用表校準涉及什么(Involved in Multimeter Calibration)？
萬用表校準包括對萬用表或多用表的不同測量模式進行測量和調整。最常見的測量模式是交流/直流（AC/DC）電壓、AC/DC電流，和直流電阻測量。根據所需的精度，有不同的萬用表校準設備和設置作為校準參考。 數字萬用表是一種可以...
萬用表校準包括對萬用表或多用表的不同測量模式進行測量和調整。最常見的測量模式是交流/直流（AC/DC）電壓、AC/DC電流，和直流電阻測量。根據所需的精度，有不同的萬用表校準設備和設置作為校準參考。

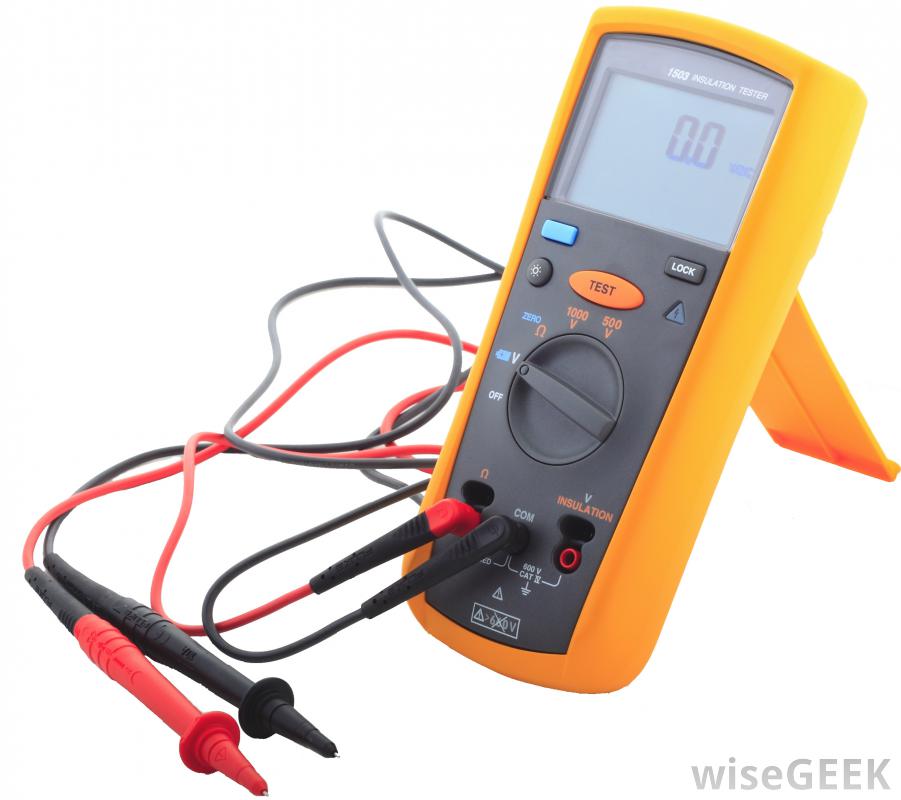

數字萬用表是一種可以測量安培、伏特和歐姆的工具。
數字萬用表通常有內置的處理器，可以使用穩定的電壓基準來處理測量，模擬萬用表需要校準以保持精度。模擬萬用表通常具有稱為微調電阻器的可調電阻器，可用于補償不同條件。

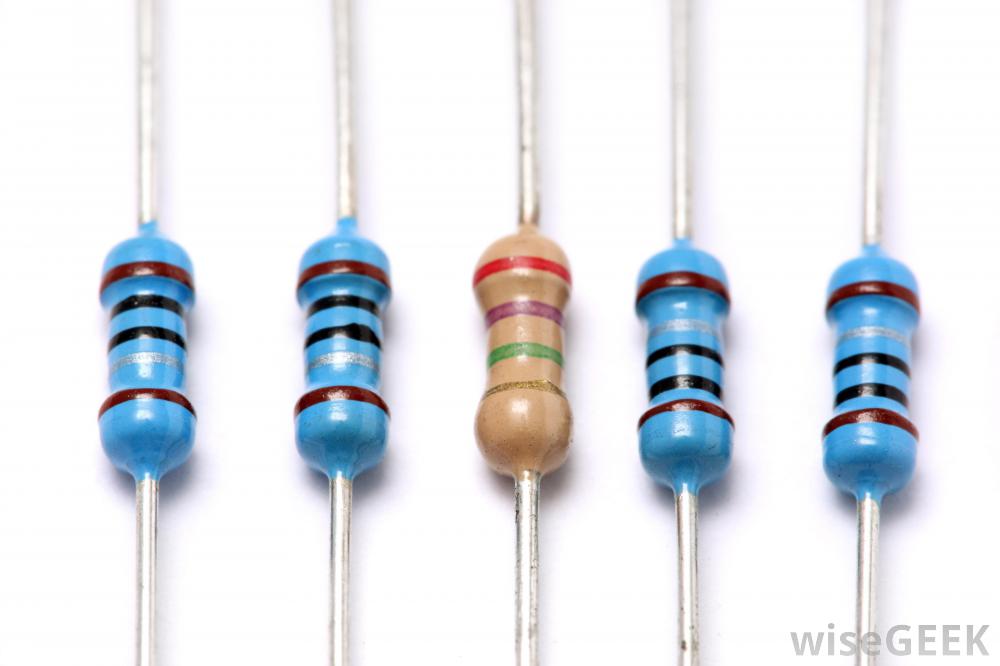

碳電阻器。
在重復使用萬用表時，電氣和電子性能可能會發生變化。不同的因素，如電阻、儀表移動靈敏度和蓄電池電壓，可能會影響萬用表讀數的準確性。一些模擬萬用表還使用內部電池進行電壓和電流測量。
萬用表校準中會檢查不同的測量范圍。在使用滿刻度為50微安的表移動的萬用表中，制造商會將直流滿刻度標記為10，50，250伏和500伏直流電（VDC）。在這種情況下，有四個量程選擇器位置可測量直流電壓。
可計算出儀表移動1千歐（k-ohm）時所需的總串聯電阻。在10 VDC滿刻度時，輸入電壓表的電流需要為50微安滿量程，所涉及的總電阻為10伏（V）/50微安或200千歐總電阻為200千歐，因此所需的串聯電阻為200千歐減去1千歐或199千歐。校準是使用固定電阻和可調電阻（約199千歐）來進行的。典型的例子是180千歐固定電阻與20千歐微調電阻串聯，用于10伏直流電范圍。
交流萬用表校準，電路與直流萬用表電路相同，增加了整流電路。整流電路中的二極管將交流轉換成比例直流半波或全波脈沖，經過濾波和限制，以驅動儀表移動。正確選擇串聯電阻，讀數類似于真均方根（RMS）萬用表。
在測量直流電流的直流電流表中，電表的移動與非常低的電阻平行。校準通常是通過調整與電表移動串聯的電阻來完成的。當50微安的電表移動與0.1歐姆的電阻平行時，50微安的滿量程對應于電表上0.05伏直流電的小電壓。這對應于電流為0.5安培（A），滿標度為500.05毫安（mA）。
數字萬用表是一種可以測量安培、伏特和歐姆的工具。數字萬用表通常有內置的處理器，可以使用穩定的電壓基準來處理測量，模擬萬用表需要校準以保持精度。模擬萬用表通常具有稱為微調電阻器的可調電阻器，可用于補償不同條件。
碳電阻器。在重復使用萬用表時，電氣和電子性能可能會發生變化。不同的因素，如電阻、儀表移動靈敏度和蓄電池電壓，可能會影響萬用表讀數的準確性。一些模擬萬用表還使用內部電池進行電壓和電流測量。
萬用表校準中會檢查不同的測量范圍。在使用滿刻度為50微安的表移動的萬用表中，制造商會將直流滿刻度標記為10，50，250伏和500伏直流電（VDC）。在這種情況下，有四個量程選擇器位置可測量直流電壓。
可計算出儀表移動1千歐（k-ohm）時所需的總串聯電阻。在10 VDC滿刻度時，輸入電壓表的電流需要為50微安滿量程，所涉及的總電阻為10伏（V）/50微安或200千歐總電阻為200千歐，因此所需的串聯電阻為200千歐減去1千歐或199千歐。校準是使用固定電阻和可調電阻（約199千歐）來進行的。典型的例子是180千歐固定電阻與20千歐微調電阻串聯，用于10伏直流電范圍。
交流萬用表校準，電路與直流萬用表電路相同，增加了整流電路。整流電路中的二極管將交流轉換成比例直流半波或全波脈沖，經過濾波和限制，以驅動儀表移動。正確選擇串聯電阻，讀數類似于真均方根（RMS）萬用表。
在測量直流電流的直流電流表中，電表的移動與非常低的電阻平行。校準通常是通過調整與電表移動串聯的電阻來完成的。當50微安的電表移動與0.1歐姆的電阻平行時，50微安的滿量程對應于電表上0.05伏直流電的小電壓。這對應于電流為0.5安培（A），滿標度為500.05毫安（mA）。
