如何選擇最好的DMX電纜(Choose the Best DMX Cable)？
數字多路復用（或DMX）是一種照明行業標準協議，允許不同制造商的照明設備連接在一起并進行操作。它依賴于數字信號通過特殊的DMX電纜進行網絡連接，DMX電纜攜帶調光器、閃光燈的控制信息，以及其他照明設備。這種多功能性要求...
數字多路復用（或DMX）是一種照明行業標準協議，允許不同制造商的照明設備連接在一起并進行操作。它依賴于數字信號通過特殊的DMX電纜進行網絡連接，DMX電纜攜帶調光器、閃光燈的控制信息，以及其他照明設備。這種多功能性要求了解電纜和終端特性；然而，大多數符合DMX512電纜標準的電纜都可以在系統中工作。質量好的單獨屏蔽或屏蔽雙絞線將串擾降至最低；此外，120歐姆（Ω）、3或5的特性阻抗輸入和一個靈活、堅固的護套足以滿足許多需求。

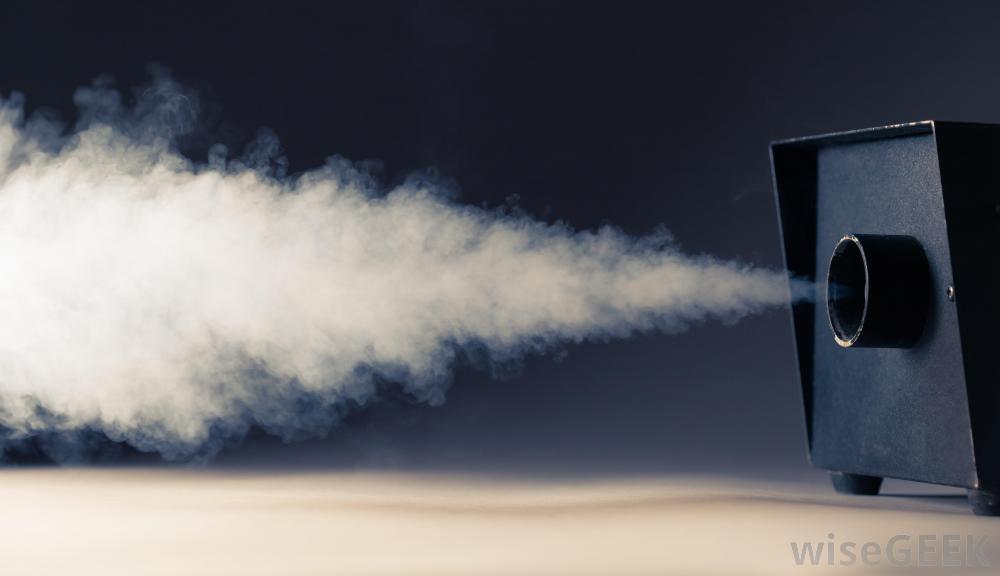

可以使用一根DMX電纜來運行一臺霧機。
許多DMX信號電纜都可以連接，或菊花鏈，為了使電纜需求最小化，這些通道被分配給像閃光燈和霧機這樣的控制設備，以及照明特性，如移動或顏色變化。該系統要求通道正確映射和聯網，以盡量減少干擾或反射誤差。目標是在盡可能短的可行長度內盡可能少地使用DMX電纜，在創建超出場館需要的網絡容量時。
使用標準的DMX電纜而不是麥克風卡儂電纜可確保數據的平穩傳輸，并能補償輸出功率較低的混頻器。電纜應足夠耐用，能夠承受惡劣的條件，并仍然提供強大的信號傳輸。理論長度限制為0.6英里（約1公里），但這假定零損耗或終端問題，因此最好在較低的最大值附近規劃終端電阻也有助于通過吸收錯誤的信號和保持數據傳輸清晰來減少反射。
所有類型的DMX電纜都有一個特征電容和電感。100到120Ω之間的特征阻抗通常就足夠了，一般標稱額定值為120Ω。在+數據線和-數據線之間使用等效終端電阻也可以將信號失真降至最低。
理想的電纜特性符合DMX512標準，包括85-150Ω的阻抗，低電容，箔屏蔽和編織屏蔽雙絞線。更好的屏蔽提供更清晰的信號。對于1000英尺（約300米）以下的線路，使用24美國線規（AWG），對于1英尺以下的線路，使用22美國線規，640英尺（500米）。電纜的強度應足以提供支撐，但在不同溫度下使用時應足夠靈活。條件可能需要高強度光纖芯或重型護套才能接觸到熱固定裝置。
而有些網絡依賴于帶三針卡儂型話筒連接器的電纜，這些可能容易出錯，因為它們是為音頻電子信號的傳輸而設計的。DMX512標準網絡根據電壓降、信號失真、接線和接收器數量及其規格來限制DMX512電纜的長度。彩色編碼導體便于識別。有關暢銷的DMX512電纜的信息，請咨詢與商家打交道；他們與專業人士交談，了解用戶喜歡的品牌，哪些電纜在該領域很少引起問題。
可以使用一根DMX電纜來運行一臺霧機。許多DMX信號電纜都可以連接，或菊花鏈，為了使電纜需求最小化，這些通道被分配給像閃光燈和霧機這樣的控制設備，以及照明特性，如移動或顏色變化。該系統要求通道正確映射和聯網，以盡量減少干擾或反射誤差。目標是在盡可能短的可行長度內盡可能少地使用DMX電纜，在創建超出場館需要的網絡容量時。
使用標準的DMX電纜而不是麥克風卡儂電纜可確保數據的平穩傳輸，并能補償輸出功率較低的混頻器。電纜應足夠耐用，能夠承受惡劣的條件，并仍然提供強大的信號傳輸。理論長度限制為0.6英里（約1公里），但這假定零損耗或終端問題，因此最好在較低的最大值附近規劃終端電阻也有助于通過吸收錯誤的信號和保持數據傳輸清晰來減少反射。
所有類型的DMX電纜都有一個特征電容和電感。100到120Ω之間的特征阻抗通常就足夠了，一般標稱額定值為120Ω。在+數據線和-數據線之間使用等效終端電阻也可以將信號失真降至最低。
理想的電纜特性符合DMX512標準，包括85-150Ω的阻抗，低電容，箔屏蔽和編織屏蔽雙絞線。更好的屏蔽提供更清晰的信號。對于1000英尺（約300米）以下的線路，使用24美國線規（AWG），對于1英尺以下的線路，使用22美國線規，640英尺（500米）。電纜的強度應足以提供支撐，但在不同溫度下使用時應足夠靈活。條件可能需要高強度光纖芯或重型護套才能接觸到熱固定裝置。
而有些網絡依賴于帶三針卡儂型話筒連接器的電纜，這些可能容易出錯，因為它們是為音頻電子信號的傳輸而設計的。DMX512標準網絡根據電壓降、信號失真、接線和接收器數量及其規格來限制DMX512電纜的長度。彩色編碼導體便于識別。有關暢銷的DMX512電纜的信息，請咨詢與商家打交道；他們與專業人士交談，了解用戶喜歡的品牌，哪些電纜在該領域很少引起問題。
